Die Kamera habe ich seit Februar 2013. Sie enthält einen KAF-8300 Chip von Truesense Imaging Corp. mit einer
Auflösung von ca. 8.5 Megapixeln. Hersteller ist die Firma
Moravian Instruments in Tschechien. Mit dieser Kamera habe ich
nun ein deutlich größeres Gesichtsfeld zur Verfügung und die Option mit kürzeren Brennweiten
arbeiten zu können.

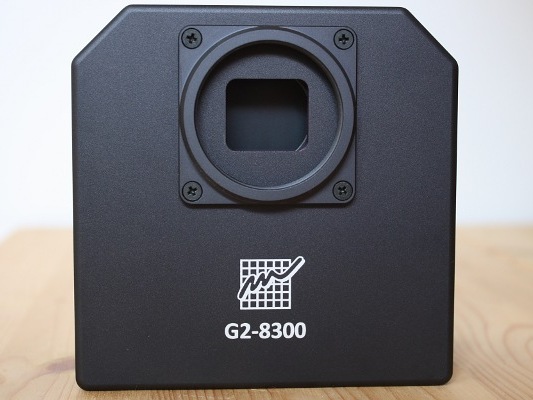

 Frontseite der Kamera mit T2-Adapter, der Chip ist vom Shutter verdeckt. |

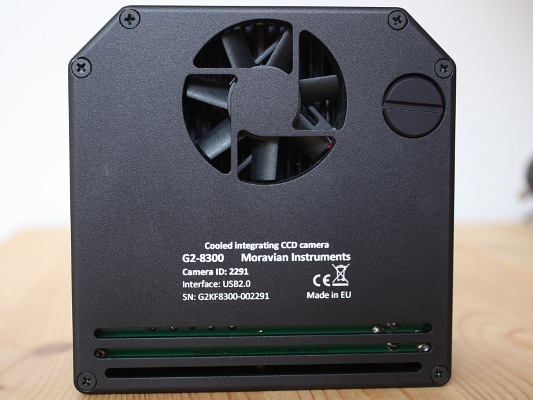

 Rückseite der Kamera mit Lüfter, Aufdruck und Zugang zur Trockenpatrone. |

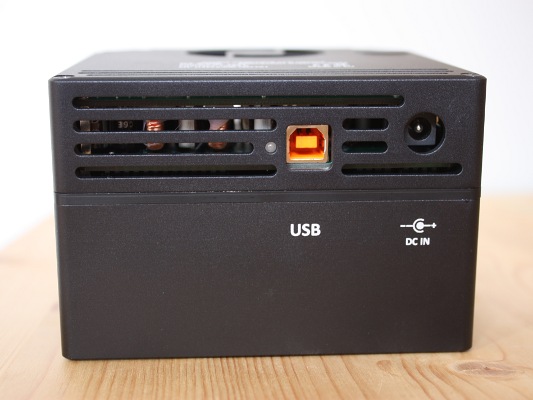

 Unterseite der Kamera mit Anschlüssen für Strom- versorgung und USB-Schnittstelle. |
Technische Daten:
| Daten Moravian G2-8300FW | Eigenschaften |
|---|---|
| CCD-Chip | Truesense KAF-8300-AXC (monochrom, Mikrolinsen) |
| Pixel Array | 3358x2536 Pixel (ausgelesenes Bild ohne Binning) |
| Chipfläche | 18.1mm x 13.7mm (22.5mm diagonal) |
| Gesamtanzahl Pixels | 8515888 Pixel (8.5 Megapixel) |
| Pixelgröße | 5.4µm x 5.4µm |
| Full Well Capacity | 25500 e- |
| Dark current | 0.2e-/s/pixel at 0°C |
| Dark Current Doubling Temperature | 5.8°C |
| Quanteneffizienz | 56% bei 550nm |
| Shutter | Elektromechanischer Shutter, zweiflügelig, symmetrisch |
| Belichtungssteuerung | min 0.1s, max nicht begrenzt |
| ADC Resolution | 16 bit |
| Sampling method | Correlated double sampling |
| A/D Gain | 0.4e-/ADU (1x1 binning), 0.8e-/ADU (other binnings) |
| Read modes | Standard (STD), Low-noise (LN) |
| Read Noise | 8e- RMS (LN read), 9e- RMS (standard read) |
| Binning Modes | 1x1, 2x2, 3x3, 4x4 (softwareabhängig) |
| Bilddownloadzeit 1x1 Binning | 14.4s (LN read), 12.2s (standard read) |
| CCD-Kühlung | Zweistufige thermoelektrische Peltier-Kühlung, max. Temperaturdifferenz -50°C / Umgebung, Lüfter Ø 50mm, Regelgenauigkeit 0.1°C |
| Stromversorgung | Kamera 12V DC, 15W ohne Kühlung, 40W bei max. Kühlung |
| Computer Interface | USB 2.0 High Speed |
| Filterrad | 5 Positionen für 1¼" oder 31mm ungefasste Filter |
| Abmessungen | 114mm x 114mm x 77mm |
| Gewicht | ca. 1.1 kg |
| Teleskopanschluss | M48x0.75 oder T2 (optional) |
| Fokusabstand CCD | 29mm zur Kamerafront, 33.5mm inklusive M48 oder T2 Adapter |
Weitere technische Daten zum CCD-Sensor siehe
Truesense KAF-8300 Imaging Sensor (engl.).
Meine First-Light-Aufnahme mit der Moravian-Kamera zeigt die Galaxie NGC2683 in Lynx. Aufnahmedaten siehe Galaxien.

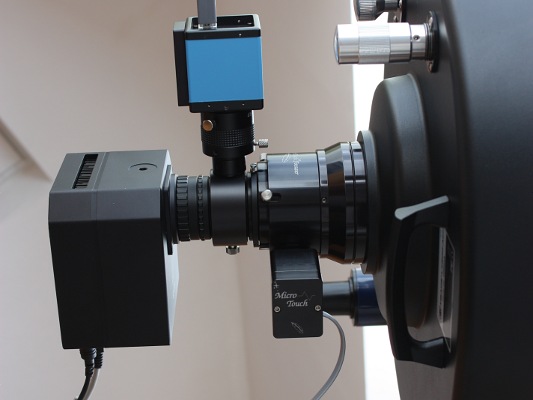

Das folgende Bild zeigt die Kamera montiert am 14" ACF Teleskop. Im Okularauszug steckt ein Astro-Physics Reducer CCDT67 gefolgt vom
OAG (Celestron Radial Guider) und zwei T2-Zwischenringen. Zum Guiding setze ich die DMK 21AU04.AS ein. Mit diesem Aufbau beträgt die
Effektivbrennweite 2530mm (f7.1).
Die Kamera macht einen sehr guten Eindruck. Sie hat ein extrem geringes Rauschen. Der Vergleich zweier Darkframes
(600s zu 60s) zeigt eine Differenz von nur 6 ADU (Mittelwert).
